Messungen an der RS-232 (COM-Port der Anlage)

Messungen mit dem Oszi an der seriellen Schnittstelle

Um genauer zu verstehen was auf der seriellen Schnittstelle abläuft und um die Suche nach möglichen Fehlern zu erleichtern, habe ich mal ein paar Messungen mit einem Oszillografen gemacht. Nachfolgende Bilder zeigen die relevanten Signale, die die Euracom zur Kommunikation verwendet. Es sind im einzelnen:

• Ch1: Pin 3 - Tx - vom PC zur Euracom
• Ch2: Pin 7 - RTS - vom PC zur Euracom
• Ch3: Pin 2 - Rx - von der Euracom zum PC
• Ch4: Pin 8 - CTS - von der Euracom zum PC

Bei Beginn der Kommunikation ändert der PC rund 125ms vor dem Datenaustausch das Signal RTS von Low (ca. -6V) auf High (ca. +6V), wie im nachfolgenden Bild zu sehen ist:

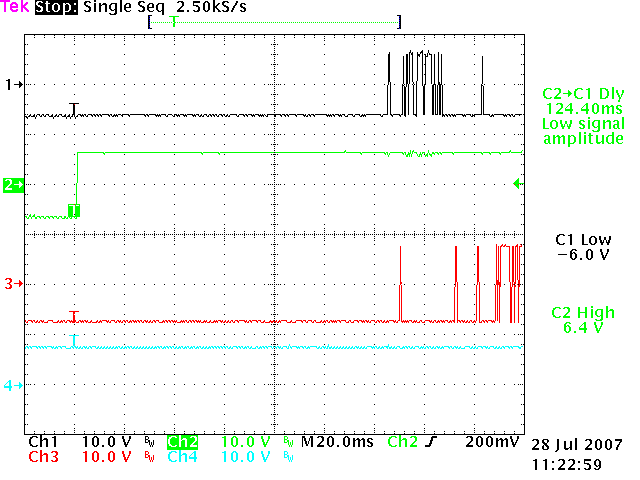

Screenshot 1: Einleitung der Kommunikation mit Handshakesignalen

Danach beginnt die eigentliche Kommunikation, die nachfolgende Aufnahme im Detail zeigt:

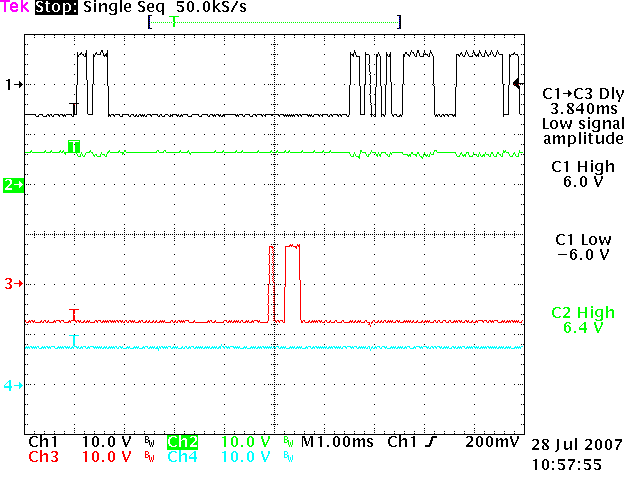

Screenshot 2: Beginn der Kommunikation über die serielle Schnittstelle

Das Bild zeigt die Signale zum Beginn einer Kommunikation, bei der Abfrage der Versionsnummer (Version 4D02). Klar zu sehen ist, dass die Handshakesignale RTS und CTS über den restlichen Zeitraum einen festen Pegel aufweisen (rund +6V), also zu diesem Zeitpunkt zumindest nicht weiter dynamisch bedient werden. Versuche haben jedoch ergeben, dass exakt diese Lage notwendig ist, um eine Kommunikation zu ermöglichen. Stehen die Pegel falsch, antwortet die Anlage nicht.
Der PC beginnt die eigentliche Kommunikation (CH1/sw, zum Triggerzeitpunkt T) und schickt einen Befehl seriell an die Anlage, die knapp 4ms später darauf antwortet (CH3/rt), woraufhin der PC knapp 2ms später mit der eigentlichen Kommunikation beginnt.

Zur Not, ist kein Oszi zur Hand, kann man zumindest das Handshake auf RTS auch mit einem Multimeter prüfen.

Im nachfolgenden Bild eine Aufnahme eines (leicht) defekten Treiberbausteins:

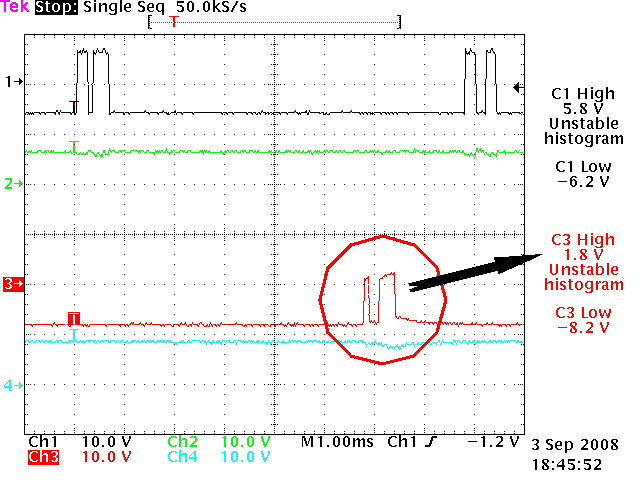

Screenshot 3: Hier zeigt sich ein defekter Treiber in der Euracom durch einen unzureichenden Pegel,
der hier nur auf ca. +1,8V kommt anstelle von rund +6.0V
